Протруйники насіння порційної дії призначені для нанесення фунгіцидів, інсектицидів та інших спеціальних препаратів на великі партії насіння, інкрустування та дражування. Дані пристрої характеризуються точною об'ємною подачею насіння, дуже акуратним і рівномірним розподілом препаратів, а також досить високою продуктивністю.
|
Модель 50 |
Модель 100 |
|
Порції: Продуктивність : - 7,5 т/год по пшениці (час обробки однієї порції – 24 секунди), 50 кг. порція насіння - 5,4 т/год кукурудзи (час обробки однієї порції – 30 секунд), 45 кг. порція насіння - 4,05 т/год кукурудзи (час обробки однієї порції – 40 секунд), 45 кг. порція насіння - 3,0 т/год соняшнику (час обробки однієї порції – 30 секунд), 25 кг. порція насіння - 2,5 т/д соняшнику (час обробки однієї порції – 40 секунд), 25 кг. порція насіння Технічна специфікація: - Привід диска : 5.5 кВт (LENZE, Німеччина) - Привід дозування. насосу : 0,75 кВт (VERDERFLUX, Англія) - Привід вентилятора : 0,55 кВт (VERDERFLUX, Англія) - Електронна вага : (HOTINGER Німеччина) - Вимірник витрати : (тип CORIOLIS, EMERSON, США) - Пневматика : (SMC, Японія) - Пневматичний клапан : (OMAL, Італія) - Управління: ПЛК - контролер (OMRON, Японія) - Моніторинг: ВП типу „TOUCH„ OMRON, Японія) - Запобіжники, вимикачі, контактори : АВВ (Швеція) - діаметр змішувача - 800 мм - тиск стисненого повітря: 6-8 бар (підключення: внутрішнє різьблення G 1⁄2“) - витрата стисненого повітря: 4,2 м3/год, сухий, чистий - живлення ел. енергії: 3x380 В, 50 Гц, 20 кВА (підключення в ел. шафі) - токсична вентиляція : 300 м3/час, 1.8 кПа (підключення: труба діам. 50 мм) Опції: - матеріал виготовлення: нержавіюча сталь ( AISI 304) - змішувач : 0.37 кВт, 3x380 V, 50 Гц - розміри: діам. 600 мм., висота 1000 мм - с датчиком хв. рівня ПРИМІТКА: рекомендується мати два гомогенізатори: один робочий, в цей час другий ставиться в режим миття
Фільтр-циклон токсичного пилу, модель 10 - матеріал корпусу: нержавіюча сталь ( AISI 304) - матеріал картриджа: поліестер - поверхня фільтра : 10 м2 - чистка: автоматична, за допомогою стисненого повітря - витрата стисненого повітря: 500 л/хв, 6-8 бар - харчування ел. енергії: : 0.37 кВт, 3x380 V, 50 Гц - розрядка пилу: поворотний дозатор 0,37 кВт - з датчиком максим. рівня пилу
Дозатор води Тип 200
- для підготовки хімічної речовини – дозування води - з вимірювачем потоку води турбінного типу - точність 0.5 % - розміри : 400x600x200мм - спосіб монтажу: на стіні - живлення ел. енергії : 3x220 V, 50 Гц , 100 ВА - підключення води: внутрішнє різьблення G 1⁄2“ |
Порції: - 10,8 т/год кукурудзи (час обробки однієї порції – 30 секунд), 90 кг. порція насіння - 8,1 т/год кукурудзи (час обробки однієї порції – 40 секунд), 90 кг. порція насіння - 6,0 т/год соняшнику (час обробки однієї порції – 30 секунд), 50 кг. порція насіння - 5 т/год соняшнику (час обробки однієї порції – 40 секунд), 50 кг. порція насіння Технічна специфікація: - Привід диска : 11 кВт (LENZE, Німеччина) - Привід доз. насосу : 0,75 кВт (VERDERFLUX, Англія) - Привід вентилятора : 0,55 кВт (VERDERFLUX, Англія) - Електронна вага : (HOTINGER Німеччина) - Вимірник витрат : (тип CORIOLIS, EMERSON, США) - Пневматика : (SMC, Японія) - Пневматичний клапан : (OMAL, Італія) - Управління: ПЛК - контролер (OMRON, Японія) - Моніторинг : ОП типу „TOUCH „ OMRON, Японія) - Запобіжники, вимикачі, контактори : АВВ (Швеція) Технічні характеристики: - діаметр змішувача — 1050 мм - тиск стисненого повітря: 6-8 бар (підключення: внутрішнє різьблення G 1⁄2“) - витрата стисненого повітря: 4,2 м3/год, сухий, чистий - харчування ел. енергії: 3x380 В, 50 Гц, 20 кВА (підключення в ел. шафі) - токсична вентиляція: 500 м3/год, 1.8 кПа (підключення: труба діам. 50 мм) Опції: - матеріал виготовлення: нержавіюча сталь ( AISI 304) - змішувач : 0.37 кВт, 3x380 V, 50 Гц - розміри: діам. 800 мм., висота 1150 мм - з датчиком мін. рівня
Фільтр-циклон токсичного пилу, модель 12 - матеріал корпусу: нержавіюча сталь ( AISI 304) - матеріал картриджа: поліестер - поверхня фільтра : 12 м2 - чистка: автоматична, за допомогою стисненого повітря - витрата стисненого повітря: 550 л/хв, 6-8 бар - живлення эл. энергії : : 0.37 кВт, 3x380 V, 50 Гц - розрядка пилу: поворотний дозатор 0,37 кВт - з датчиком максим. рівня пилу Дозатор води Тип 200 - для підготовки хімічної речовини – дозування води - з вимірювачем потоку води турбінного типу - точність 0.5 % - розміри : 400x600x200мм - спосіб монтажу: на стіні - живлення ел. енергії : 3x220 V, 50 Гц , 100 ВА - підключення води: внутрішнє різьблення G 1⁄2“ |
Протруювання насіння є обов'язковим та важливим процесом у сфері рослинництва загалом та насінництва зокрема. Дана обробка сприяє знищенню збудників хвороб та шкідників рослин, також дозволяє уникнути появи та поширення низки захворювань рослин у період їх зростання.

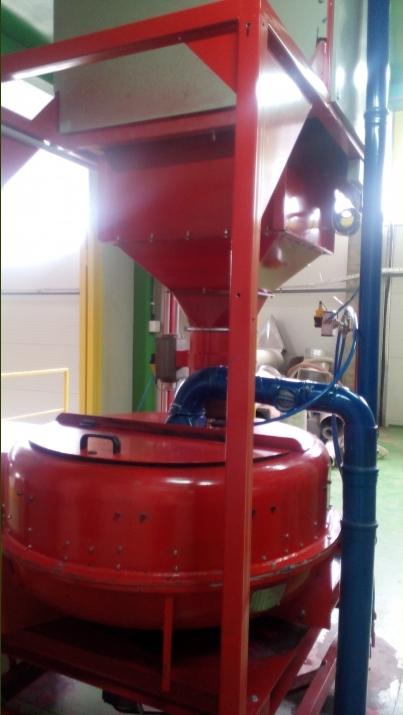

Стаціонарні протруювачіпрацюють з урахуванням роторно-статорного принципу. Спеціально розроблені інженерами конструкції ротора та статора гарантують повне та рівномірне покриття насіння. Протравлювач складається з пристрою, що зважує, змішувача, розподільчого диска, статора і ротора, а також дозатора з насосом. Як привод використовуються мотори-редуктори. Управління протруювачем здійснюється за допомогою сенсорного екрана на пульті керування.
Принцип дії протруювача насіння:
Одночасно під час обробки насіння попередньої порції зважується нова порція насіння (15-100 кг). Тривалість обробки порції регулюється. Усі часові рамки процесів можуть задаватися необмежено. Програмне керування дозволяє задавати всі операції за допомогою найпростіших формул на сенсорній панелі шафи управління. Насіннєвий матеріал надходить через пристрій зважування в змішувач і рівномірно розподіляється по конусу. Протравлювач подається через дозатор на розподільчий диск, який забезпечує рівномірне розпилення хімікату. Під час змішування насіннєвий матеріал під дією відцентрової сили відтісняється до стін змішувача і у вигляді рівномірної «завіси» подається вгору, а потім за рахунок конічної форми статора насіннєвий матеріал знову повертається на ротор, падаючи на нього у формі невеликої «завіси». Такий рух насіння забезпечує абсолютно рівномірне нанесення хімікату на їхню поверхню. Після закінчення процесу виконується повне розвантаження змішувача через електропневматичну заслінку. Протруєна сировина надходить до випускного отвору. Центральний конус забезпечує видалення пилу протягом усього технологічного процесу протруювання.
При використанні протравлювача, можливе оброблення великих партій насіння, аж до 10000 тонн насіння за сезон. Протравлювачі, модель 50 застосовуються для рівномірного та дбайливого протруювання всіх видів зернових, а також інших різних видів насіння. Змішувальний циліндр протравлювача виконаний з нержавіючої сталі, завдяки чому забезпечується тривалий термін експлуатації. Подвійна завіса насіння утворюється за допомогою увігнутого у формі страви ротора та конічного статора, таким чином забезпечується ефективна система первинного розподілу речовини по поверхні насіння.
Протравлювачі - це повністю автоматизована система, яка забезпечує точну вагову подачу насіння та хімікатів, при обробці насіння всі дані процесу документуються.
Переваги:
абсолютно рівномірне та повне покриття поверхні насіння
високоточне гравіметричне дозування насіннєвого матеріалу та хімікатів
щадний процес обробки насіння завдяки реалізації роторно-статорного принципу роботи
документування даних технологічного процесу
повністю автоматизований процес з автоматичним розвантаженням
вільне програмування системи управління
автоматичне очищення системи
Дозування хімічної рідини здійснюється за допомогою перистальтичного (об'ємного) насоса, масового вимірювача витрати (витратоміру) з вимірюванням щільності та пневматичного клапана. Досягається велика точність та автоматичне калібрування
