Комбайн для зрізання полотна газонного покриття

Ширина полотна, що зрізається, або 406 мм, або 457 мм.

Довжина полотна регулюється від 1.143 мм. до 2.540 мм.

Потрібна потужність трактора - більше 70 к.с.

Економна та випробувана часом та у багатьох країнах у світі концепція. Конструкція плаваючої головки, де ріжуча головка повертається незалежно від конвеєра. Повністю "проглядається", відкрита конструкція. Комбайн забезпечує різання вищої якості, високу швидкість із надзвичайно низькими експлуатаційними витратами. Врівноважене різальне лезо робить мало шуму та мало вібрації. Рівні краї та однакова товщина рулонів. У стандартній конфігурації використовується електричне регулювання глибини різання. Надзвичайно довговічні роликові підшипники та втулки у всіх рухомих частинах. Унікальна система для згортання рулонів. Згортаюча система взаємодіє з бічними ременями сепарованими конвеєра. Дерн не може пройти під згортаючим початковим лотком, при цьому залишившись не закрученим. Навіть найм'якший дерн може бути зібраний за допомогою такої системи. Цю унікальну та запатентовану систему неможливо знайти на інших газонозбиральних машинах. Концепція незалежного тягача. Комбайн підходить до будь-якої відомої марки трактора. Під'єднання та від'єднання комбайна від трактора займає кілька хвилин. Комбайн підходить до моделей трактора з двома веденими та чотирма веденими колесами.

Плаваюча ріжуча головка, що повертається на 15 градусів (рис. ріжуча головка). Рама з роликом та лезом повертається незалежно від рами конвеєра. Ця особливість забезпечує надзвичайно рівний розріз на високій швидкості, тому що лезо може йти і швидко пристосовуватися до форми поверхні. Обертальне з'єднання між рамою конвеєра і ріжучою головкою розташоване позаду та під конвеєрами. Ріжуча головка, що повністю переглядається і легко доступна. Врівноважений привід різального леза дуже легко обслуговувати. Привід леза обладнаний високоякісними підшипниками для більш тривалого використання. Використовуються посилені підшипники. тонкою настройкою глибини різання, необхідно натиснути кнопку на панелі керування біля сидіння водія або на місці укладання (мал. електричне регулювання глибини різання). Ручне підстроювання, при численних налаштуваннях, глибини різання. Сепаровані ремені конвеєра подають дерен нагору. Ремені проходять через барабани з нержавіючої сталі, вони знімають дерен дуже близько до поверхні так, щоб молодий дерен не був пошкоджений і не ламався. Ремені відрізняються надзвичайною довговічністю. alt="">

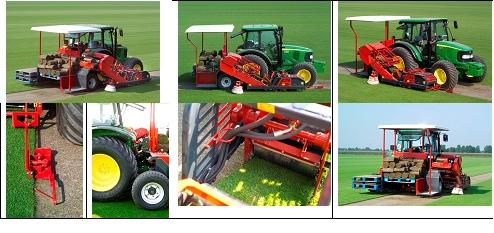

Згортаюча система з лотком, який знаходиться між окремими ременями конвеєра (рис. початок згортання). Жодний дерн не може залишитися не згорнутим. Це випробувана часом та запатентована система. Гнучкий гумовий лоток призначений для початкового згортання, оберігає рулон від ламання. Подовжена система згортання, призначена для згладженого, точного та поступового згортання, оберігає м'який дерен. Кожен рулон виходить наприкінці у правильному положенні. Гумові згортаючі зубчасті колеса, легке обслуговування, відсутність зносу, чудові результати. , з регулюванням швидкості для більш легке складування. Ремінь конвеєра створений згладженим так, що це не шкодить дерну (рис. рулон на поперечному конвеєрі). Ремінь виготовлений із спеціального матеріалу, що практично не зношується. Спеціальний контейнер піддону може бути причеплений і відчеплений як звичайне сільськогосподарське обладнання (додатково). Контейнер з піддоном і платформою укладання кріпиться до трактора за допомогою триопорного зчеплення (рис. комбайн приєднаний до трактора). Він також транспортує задню частину газонозбиральної машини. Піддон, на якому складено рулони, знаходиться на вилковому захопленні транспортера. Система розподілу ваги влаштована отже більшість ваги піддону посідає трактор. Надмірна частина вантажу (приблизно 30%, коли піддон повний), розподілена між колесами комбайна. Завдяки цій особливості трактор потребує меншої кількості переднього вантажу, і машина працює значно краще за великої вологості. Також, піддон асиметричний за трактором, так що область укладання знаходиться ближче до головного конвеєра, який постачає рулони. Ця характеристика забезпечує додаткову зручність та швидкість при укладанні. Не вібруюча платформа укладання забезпечує комфорт для укладача. Повертається рама піддону легко доступна за допомогою вилчастого навантажувача для завантаження порожніх піддонів. трактору за пару хвилин (мал. від'єднаний комбайн). Комбайн зачепляється за трактор за допомогою кріплення, яке спеціально розроблене для того, щоб підходити під конкретну модель трактора. Каркас залишається на тракторі, коли комбайн від'єднаний.

Технічні дані:

Ширина захвату: 406 мм. (Додатково 457 мм.)
Довжина зрізання полотна регулюється від 1.143 мм. до 2.540 мм.
Продуктивність: до 1.421 м²/година, приблизно 3.100 м. погонних/год
Ширина комбайна: Приблизно 3000 мм.
< strong>Тип підшипників: Латунні втулки в точках малого навантаження, ролики або підшипники в точках обертання важкого режиму. всі підшипники піддаються мастилу.

Тип конвеєра: П'ять сепарованих гумових ременя, що довго живуть, навколо роликів з нержавіючої сталі.

Тип леза: Стандартний R&R
Колінчастий вал: Гартована сталь, збалансована для операцій без струсу.
Необхідний тягач: strong> Тягач з двома або чотирма веденими колесами, 40 к.с. мінімум, з трьома точками зчеплення і як мінімум одним окремим гідравлічним плунжером.

Додаткове обладнання(опція):

Щітка, що обертається, з швидкістю, що гідравлічно налаштовується

Поліефірне покриття

Безмоторна гідравлічна система, що включає корпус, фільтри, коробку передач, насос, електричний вентиль/блок управління потоком.

Поперечний конвеєр для рулонів з швидкістю, що гідравлічно налаштовується

Автоматичний кермовий механізм (залежить від типу трактора)

Гідравлічний підйомник на причіп
